南京帝淮压滤机遥控器说明

压滤机遥控器，整套包含1台发射器+1台接收器两个部分，鉴于是矿井内的200米且有个中间直角转弯的距离，本次定制按照500米距离定制进行，且需在转弯处布局一台信号中继转发器，即为A点（发射器端）和C点（接收器端）虽然不能直线看到，但A点和B点（拐角中继转发器），及B点和C点，都可以直线看到，保障了信号传递不受中间直角拐弯的影响。

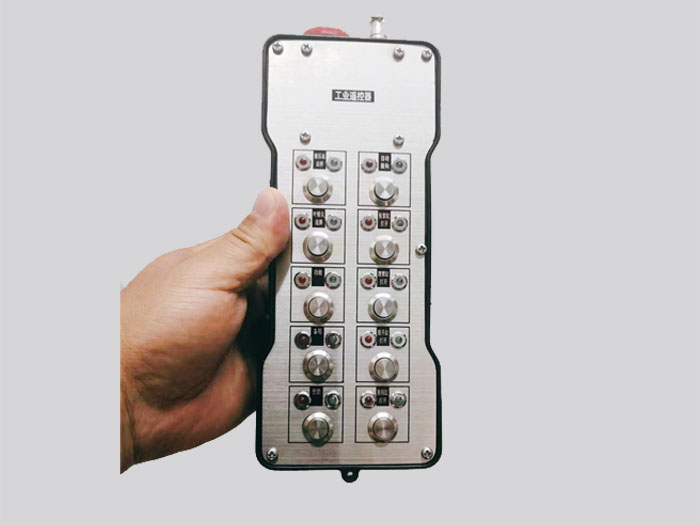

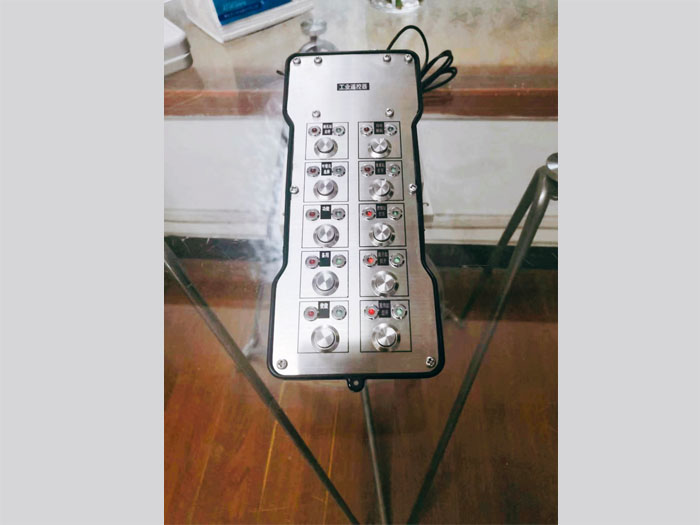

     发射器端按钮布局及功能说明

1）8个点动且两两互锁按键，分别为：左进、右进，点动且互锁；左退、右退，点动且互锁；前进、倒车，点动且互锁；提升、下降，点动且互锁；

2）2个自锁按键，功能为：搅拌、开泵，自锁且互锁；

3）10个动作按钮，每个对应1路单独常开点继电器输出，任何1个按键按下时，在对应自身对应的按键输出同时会另外对应1个公共继电器输出。

     此路公共继电器应该只是针对8个点动式按键而言的吧？（待商定）

4）启动+急停蘑菇头旋钮，启动布局为旋转开关或自锁式按键，急停为欧规急停蘑菇头式，自锁保持模式，对应2路继电器输出。启动即为启动发射器本身电源开关，同时对应接收器端输出控制回路的接通，此时被控端设备通电，急停拍下，则可瞬间切断所有输出。发射器端的启动按钮关闭，发射器端电源关掉，且5秒钟后，接收器端亦可自我急停，保障安全！

    本次压滤机遥控器产品非标定制型号DH-Z10F11K500M（DC24V/500米/1路继电器共用/1发1收），其他电压通过外置变压器转压适配

     品牌:帝科莱德/DKLD

    信号中继转发器，产品型号DH-ZZJQ（DC24V/250米/收发传递），其他电压通过外置变压器转压适配！
